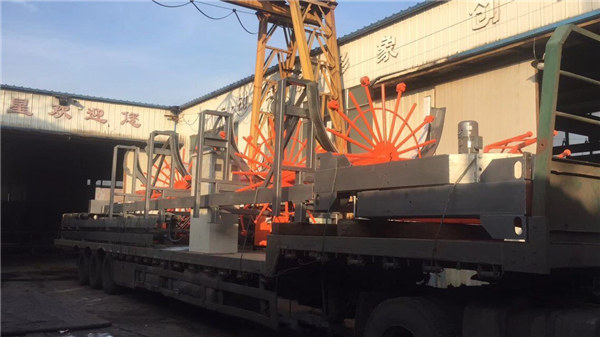

macchina automatica per la produzione di gabbie in barre d'acciaio

Info Veloci

---

Genere:Macchina per filo di saldatura
Condizione: Nuovo
Luogo di origine: Shandong, Cina (continente)
Marca: JIAXIN
Uso: Costruzione
Voltaggio: 440 / 380V (alimentazione trifase), 380V / personalizzato
Corrente: 10A
Ciclo di lavoro nominale: 65%
Capacità stimata: 13kw
Dimensioni: 15000-20000
Peso: 4.5T
Certificazione: ISO9001: 2008
Nome del prodotto:Macchina automatica per la produzione di gabbie per pali in barre d'acciaio
Diametro gabbia: 600-1500
Peso della gabbia: ≥4500 kg
Diametro della barra del telaio principale: 12-32 mm
Diametro della barra della bobina: 6-12mm
Distanza barra di avvolgimento: 50-400mm
Modo di saldatura: saldatura ad arco di biossido di carbonio
Potenza: 13Kw
Colore: Blu / Giallo
Servizio post-vendita fornito: tecnici disponibili per l'assistenza

Modello	ZHL-1500-1512	ZHL-2000-12	ZHL-2500-12
Diametro palo (mm)	800-1500	800-2000	800-2500
Lunghezza del tondo per cemento armato (m)	su misura	su misura	su misura
Wage Cage (kg)	4500	6000	8000
Diametro principale del tondo per cemento armato (mm)	12-32	12-32	12-32
Diametro barra laterale (mm)	6-12	6-12	6-14
Distanza barra laterale (mm)	50-400	50-400	50-400
Modo di saldatura	Saldatura schermata con anidride carbonica	Saldatura schermata con anidride carbonica	Saldatura schermata con anidride carbonica
Voltaggio	380v 50HZ	380v 50HZ	380v 50HZ
Potenza (kW)	13	23	30

introduzione al prodotto

1. Dispositivo di alimentazione completamente automatico per accelerare il caricamento e la penetrazione.

2. Il meccanismo automatico di alimentazione del filo può regolare la spaziatura di Staffa in linea e la qualità di stampaggio è elevata.

3. Meccanismo di raddrizzamento delle ruote positivo e negativo con alta precisione e lunga durata

4. Design automatico della gabbia per evitare flessioni dovute al peso proprio durante la saldatura.

5. La saldatura automatica semi / completa può essere selezionata liberamente. I giunti di saldatura sono precisi, di alta qualità e veloci velocità di saldatura.

6. Il disco viene installato con il progetto di collegamento in tempo reale, in modo che il giradischi possa essere cambiato rapidamente.

7. Traccia catena di controllo della frequenza, alta precisione, veramente meccanizzata.

8. Controllo importato del PLC e dell'invertitore, alta stabilità

Caratteristiche funzionali

1. Può completare il lavoro di saldatura di rinforzo singolo, singole staffe, doppie staffe, barre di rinforzo singole e doppie staffe di rinforzo principali.

2. La parte di alimentazione adotta il rack di caricamento fisso. L'alimentazione è semplice e veloce e l'efficienza è superiore del 50% rispetto a quella dei prodotti simili.

3. Nel processo di creazione della gabbia, il dispositivo a gabbia può sollevare automaticamente la gabbia della barra d'armatura, impedire la deformazione della gabbia di rinforzo, rendere la frequenza positiva del prodotto raggiungere il 100% e facilitare il lavoro della gabbia di scarico.

Caratteristiche del processo di progettazione

1. Il rack di attrezzature è stato progettato con principio di struttura in acciaio, bello, buona stabilità e ad alta resistenza.

2. L'intera macchina adotta la progettazione modulare e l'assemblea sul posto è semplice e veloce. I lavori di installazione possono essere completati in soli 2 giorni e l'efficienza di installazione è aumentata del 200%.

3. Il design della flangia è realizzato con tubi flessibili a freddo senza saldatura, che riduce notevolmente il peso, riduce l'inerzia del 50%, risparmia energia e consente di risparmiare energia.

4. Il design flessibile dell'installazione dell'anello e della barra trasversale può essere sostituito in modo flessibile in base alle diverse specifiche della fondazione del palo, che è economico e applicabile.

5. Il design flessibile del tubo irrigidito, il fissaggio del tubo irrigidito viene stretto e la sostituzione è più conveniente.

6. Il servomotore è adottato per garantire la dimensione complessiva della gabbia del prodotto.

Vantaggi dei dati tecnici

1. I due modelli possono completare la fabbricazione di una gabbia di rinforzo per fondazione a pelo trivellato di dimensioni arbitrarie di 800mm-1500mm, 800mm-2000mm.

2. L'apparecchiatura può elaborare la gabbia d'acciaio da 30 m più grande in una volta.

3. Servoazionamento di alta precisione, l'altezza può essere regolata su qualsiasi 50-300mm e l'errore di inclinazione può essere compreso tra 5 mm.

4. La velocità della gabbia è fino a 3,5r / min e la velocità può essere regolata in base alla situazione attuale.

Caratteristiche del sistema di controllo

1. Selezione di componenti di marche famose nazionali o internazionali

2. Il PLC ha una capacità di programma di 128K, velocità di elaborazione di 0,02 ~ 0,05 s, velocità di 10000 passi in 1ms, porta di comunicazione RS232 e RS485 e 2 database.

3. L'interfaccia uomo-macchina supporta più lingue; Funzione di backup dei dati del disco U; comunicazione indipendente da due porte.

4. Il sistema di servocomando digitale ha una risposta in frequenza e in frequenza superiore a 400 Hz e la velocità di fluttuazione della velocità è <0,03. Ha la funzione di comunicazione RS485 / RS232 e può comunicare con PLC in tempo reale.

Funzionalità di processo di parti durevoli

La ruota raddrizzante adotta acciaio di alta qualità con cuscinetti in acciaio al cromo e adotta la tecnologia di trattamento termico dei cuscinetti di precisione. Le prestazioni della ruota raddrizzante sono superiori del 50% rispetto a quelle dell'acciaio simile.

Caratteristiche del processo di lavorazione delle parti

Con molti centri di taglio laser intelligenti automatici, più robot di saldatura automatici, centinaia di centri di lavoro verticali e orizzontali precisi, si ottiene la lavorazione di pezzi di alta precisione, il tasso di cambio è al cento per cento.

Processo di lavorazione della saldatrice a rulli con gabbia d'acciaio
