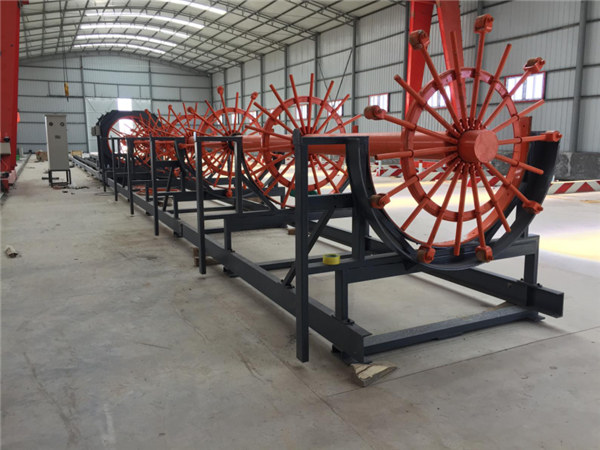

rinforzo del saldatore della gabbia

Questo pilemaster (gabbia di saldatura mahine) imposta la distanza delle staffe tramite PLC, con alta precisione.

Descrizione di saldatrice a gabbia

---

In base alle esigenze costruttive, la barra longitudinale passa attraverso il foro sul disco fisso di roatazione da parte dell'uomo e viene fissata, saldare una testa delle staffe alla barra longitudinale e il disco rotante si avvolge e torna indietro a una distanza fissa per saldare a barra a spirale alla barra longitudinale, è così che si forma la gabbia (gabbia saldata, gabbia di rinforzo).

Precisione della gabbia saldata: la gabbia di rinforzo richiede un'elevata precisione della spaziatura delle staffe, questo pilemaster (saldatrice a gabbia) imposta le spaziature delle staffe attraverso il PLC, quindi può promettere un'alta precisione, in realtà la distanza delle staffe è influenzata dalla velocità di rotazione e dallo spostamento velocità, quindi nel controllo del PLC, non ci sarà bisogno di preoccuparsi.

Parametri tecnici:

---

Modello	RN-LH1250	RN-LH1500	RN-LH2000	RN-LH2500
Gabbia per pene dia.	200-1250mm	300-1500mm	400-2000mm	400-2500mm
Peso della gabbia	3000kg	4500kg	6000kg	8000kg
Diametro della barra longitudinale	12-40mm	12-40mm	12-40mm	12-40mm
Staffe dia.	5-16mm	5-16mm	5-16mm	5-16mm
Staffa di staffe	50-450mm	50-450mm	50-450mm	50-450mm
Forza idraulica	10Mpa	10Mpa	10Mpa	10Mpa
Potenza (incluso dispositivo di alimentazione)	11kw	13kw	23kw	30kw
Dimensioni di ingombro (L * W * H)	25 * 1.8 * 2m	29 * 2 * 2.2m	30 * 2.5 * 2.8m	43 * 3 * 3.5m
Peso totale	8T	12T	18T	23T

Caratteristiche peculiari

---

Alto tasso di produzione:

Normalmente richiede 10 operai, divisi in due turni di lavoro, per aiutare l'alimentazione, la saldatura e l'installazione interna, con l'aiuto di questi 10 lavoratori, questa macchina può produrre almeno 20 gabbie finite un giorno.

Qualità della gabbia stabile:

Rispetto alla produzione manuale di gabbie, la produzione di meccanizzazione può raggiungere una migliore qualità della gabbia con un passo regolare a spirale, quindi le gabbie finite hanno lo stesso diametro e forma, la loro qualità si accorda perfettamente con gli standard previsti.

Basso costo di produzione:

Rispetto alla produzione manuale di gabbie, non è necessario per la produzione di meccanizzazione fissare l'anello interno su barre longitudinali con filo, il che può far risparmiare l'1% del costo del materiale.

Breve tempo di sollevamento:

Con l'aiuto del modello, le barre longitudinali sono posizionate uniformemente sulla circonferenza, in modo che sia facile lapidare due gabbie e risparmiare tempo di sollevamento.

Collocamento del personale

Normalmente 5 lavoratori per turno

Alimentazione: 2 lavoratori

Saldatura: 1 lavoratore

Installazione anelli interni: 2 operai

Il numero di lavoratore richiesto e il suo posizionamento non sono fissi in ogni momento, si prega di apportare modifiche in base alle dimensioni della gabbia

Tasso di produzione:

Diametro di 1000mm Gabbia: due turni di lavoro, 200-260 m al giorno per macchina;

1250 mm di diametro Gabbia: due turni di lavoro, 180-230 m al giorno per macchina;

1500mm dia. Gabbia: due turni di lavoro, 150-200 m al giorno per macchina.

Modelli di gabbia:

I modelli con un numero di foro del cerchio diverso vengono utilizzati per la produzione di gabbie di diametro variabile. Ogni modello è per un diametro specifico della gabbia. Si prega di fare l'installazione del modello corrispondente prima della produzione della gabbia. Se il compratore vuole produrre una gabbia di diametro diverso ma senza modello corrispondente, ti preghiamo di comunicarci che esistono due soluzioni: 1. Forniamo direttamente una nuova. 2. Il compratore può farlo secondo il nostro disegno di progetto in loco.

Giuntura a gomito in gabbia più lunga

Esistono due soluzioni per il giunto a gabbia.

Giunto lap in acciaio: accoppiare due barre d'acciaio corte in una lunga, quindi fissare lunghe barre su sagome e saldare una barra a spirale su di esse per formare una lunga gabbia.

Giunto a gabbia: realizza due gabbie corte, la cui lunghezza è uguale alle barre longitudinali. Quindi avvolgi due gabbie corte in una lunga.

Installazione degli anelli interni

Per aumentare il deficit di saldatura, si consiglia di eseguire l'installazione degli anelli interni dopo che la gabbia è stata saldata.

E forniamo la staffa abbinata per produrre anelli interni. Gli anelli prodotti non sono un cerchio completo (a forma di C) per una facile installazione.

Requisiti del sito di installazione

1. La macchina deve essere installata su terreno cementato uniforme.

2. Dimensioni del sito di installazione: 12M + 2M macchina: 30 m di lunghezza e 5 m di larghezza

Macchina 18M + 2M: 50 m di lunghezza e 5 m di larghezza

3. La tenda da sole dovrebbe essere installata dopo l'installazione della macchina, altrimenti diventerà un ostacolo.

4. L'installazione della macchina e della tenda da sole dovrebbe tenere conto della consegna della gabbia finita, rendendo facile l'accesso al camion di lunghezza massima di 17 metri.

5. Il posizionamento dei pali della tenda da sole richiede un'attenta considerazione, altrimenti diventerà un ostacolo durante la consegna della gabbia finita.

6. Alimentazione: 380V 50KW

Capacità installata: 7KW (Comprese le attrezzature di saldatura)

Fluttuazione di tensione: entro il 5%

Collocare la scatola di alimentazione vicino al quadro elettrico.

7. L'area di stoccaggio della gabbia finita dovrebbe essere il più ampia possibile, in modo da poter conservare una produzione di almeno 3 giorni. Normalmente, una gabbia lunga circa 200 m viene prodotta un giorno (2 turni di lavoro).

8. Per l'installazione della macchina è necessaria una gru e un indicatore di livello. Almeno un lavoratore del compratore dovrebbe prendere parte all'installazione della macchina e testare in esecuzione per ottenere le conoscenze di base su come utilizzare e mantenere questa macchina.
